اجرای سقف عرشه فولادی

اجرای سقف عرشه فولادی یک عملیات تخصصی است که باید از مرحله طراحی و تهیه نقشه کارگاهی تا نصب ورق، جوش گل میخ، آرماتوربندی، بتن ریزی و عمل آوری با دقت کنترل شود.

اجرای سقف عرشه فولادی یکی از روش های مدرن و پرکاربرد در ساخت ساختمان های مسکونی، تجاری، اداری و صنعتی است. در این سیستم، ورق های فولادی گالوانیزه به عنوان قالب ماندگار سقف مورد استفاده قرار می گیرند و پس از نصب گل میخ، آرماتوربندی و بتن ریزی، یک سقف مقاوم و یکپارچه ایجاد می شود.

سرعت بالای اجرا، کاهش وزن سازه، حذف قالب بندی سنتی و افزایش ایمنی کارگاه از مهم ترین دلایلی هستند که باعث شده اند استفاده از سقف عرشه فولادی در پروژه های عمرانی افزایش پیدا کند. با این حال، عملکرد مناسب این سقف به کیفیت طراحی، ورق مورد استفاده، نحوه نصب گل میخ ها، ضخامت بتن و تجربه تیم اجرایی وابسته است.

به همین دلیل، انتخاب یک مجموعه متخصص برای اجرای سقف عرشه فولادی اهمیت زیادی دارد. کوچک ترین خطا در جانمایی ورق ها، اتصال گل میخ ها یا بتن ریزی می تواند بر مقاومت، دوام و ایمنی سقف تاثیر منفی بگذارد.

مهم ترین مراحل اجرای سقف عرشه فولادی

برای دستیابی به یک سقف ایمن و استاندارد، تمام مراحل اجرایی باید با دقت و بر اساس نقشه های سازه انجام شوند. هماهنگی میان طراح، تولید کننده ورق و تیم اجرایی نیز نقش مهمی در کاهش خطاها دارد.

بررسی نقشه های سازه و تهیه نقشه های کارگاهی

اولین مرحله در اجرای سقف عرشه فولادی بررسی دقیق نقشه های سازه و تهیه نقشه های کارگاهی است. در این نقشه ها باید جهت قرارگیری ورق ها، طول دهانه ها، محل تیرها، مقدار همپوشانی، تعداد گل میخ ها و جزئیات بازشوها مشخص شود.

تهیه نقشه کارگاهی دقیق باعث می شود ورق ها با ابعاد مناسب تولید شوند و مقدار پرت مصالح کاهش پیدا کند. همچنین تیم نصب می تواند محل قرارگیری هر ورق را قبل از شروع عملیات مشخص کند. در پروژه هایی که نقشه کارگاهی مناسبی ندارند، احتمال برش های اضافی، همپوشانی نادرست و افزایش مصرف ورق بیشتر خواهد بود.

تولید و انتقال ورق های عرشه فولادی

پس از تایید نقشه های کارگاهی، ورق های گالوانیزه با استفاده از دستگاه رول فرمینگ تولید می شوند. کیفیت ورق خام، ضخامت ورق، مقدار پوشش گالوانیزه و شکل هندسی موج ها از عوامل مهم در عملکرد نهایی سقف هستند.

ورق ها باید با طول مناسب تولید شوند تا نیاز به وصله و همپوشانی اضافی کاهش پیدا کند. پس از تولید، ورق ها بسته بندی و به محل پروژه منتقل می شوند. هنگام حمل و تخلیه باید از خم شدن، ضربه خوردن و تغییر شکل ورق ها جلوگیری شود. ورق آسیب دیده ممکن است به درستی روی تیر قرار نگیرد یا هنگام بتن ریزی دچار تغییر شکل شود.

دپوی استاندارد ورق ها در کارگاه

ورق های عرشه فولادی باید در یک محل خشک، صاف و دور از رطوبت نگهداری شوند. تماس طولانی ورق ها با آب، خاک یا مصالح مرطوب می تواند به پوشش گالوانیزه آسیب وارد کند. بسته های ورق باید بر اساس ترتیب نصب در طبقات قرار بگیرند. این کار باعث کاهش جابه جایی های اضافی و افزایش سرعت عملیات می شود. همچنین باید ظرفیت باربری سقف یا تیرهایی که بسته های ورق روی آن قرار می گیرند بررسی شود. انباشته کردن حجم زیادی از ورق در یک نقطه می تواند بار متمرکز نامناسبی به سازه وارد کند.

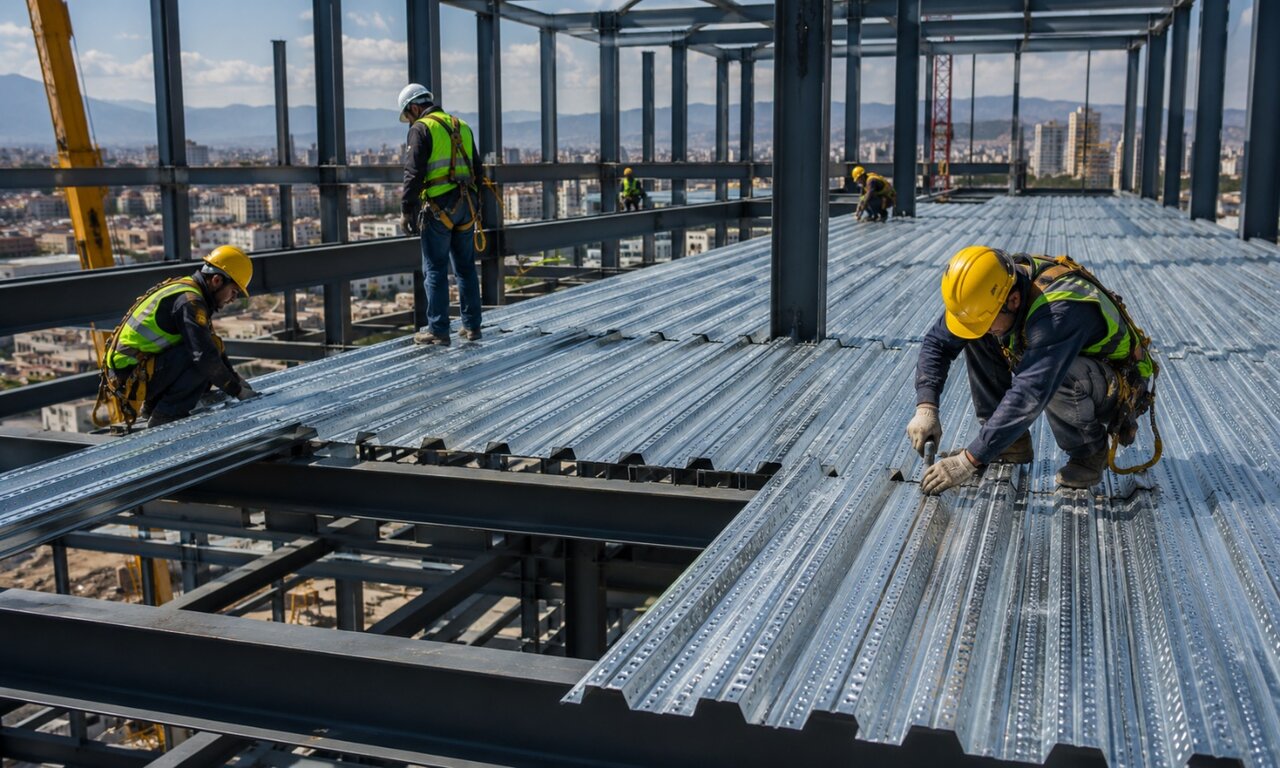

نصب ورق های عرشه فولادی

در این مرحله، ورق ها بر اساس نقشه کارگاهی روی تیرهای سازه قرار می گیرند. جهت موج ها باید مطابق طراحی باشد و میزان تکیه گاه ورق روی تیرها کنترل شود. ورق های مجاور معمولا از طریق قفل های کناری یا همپوشانی مناسب به یکدیگر متصل می شوند. اتصال صحیح کناره ها مانع باز شدن ورق ها در زمان رفت و آمد کارگران یا بتن ریزی می شود. پس از تنظیم موقعیت، ورق ها با استفاده از میخ های مخصوص یا تجهیزات تایید شده به تیرها متصل می شوند. فاصله نقاط اتصال باید مطابق نقشه و دستورالعمل اجرایی باشد.

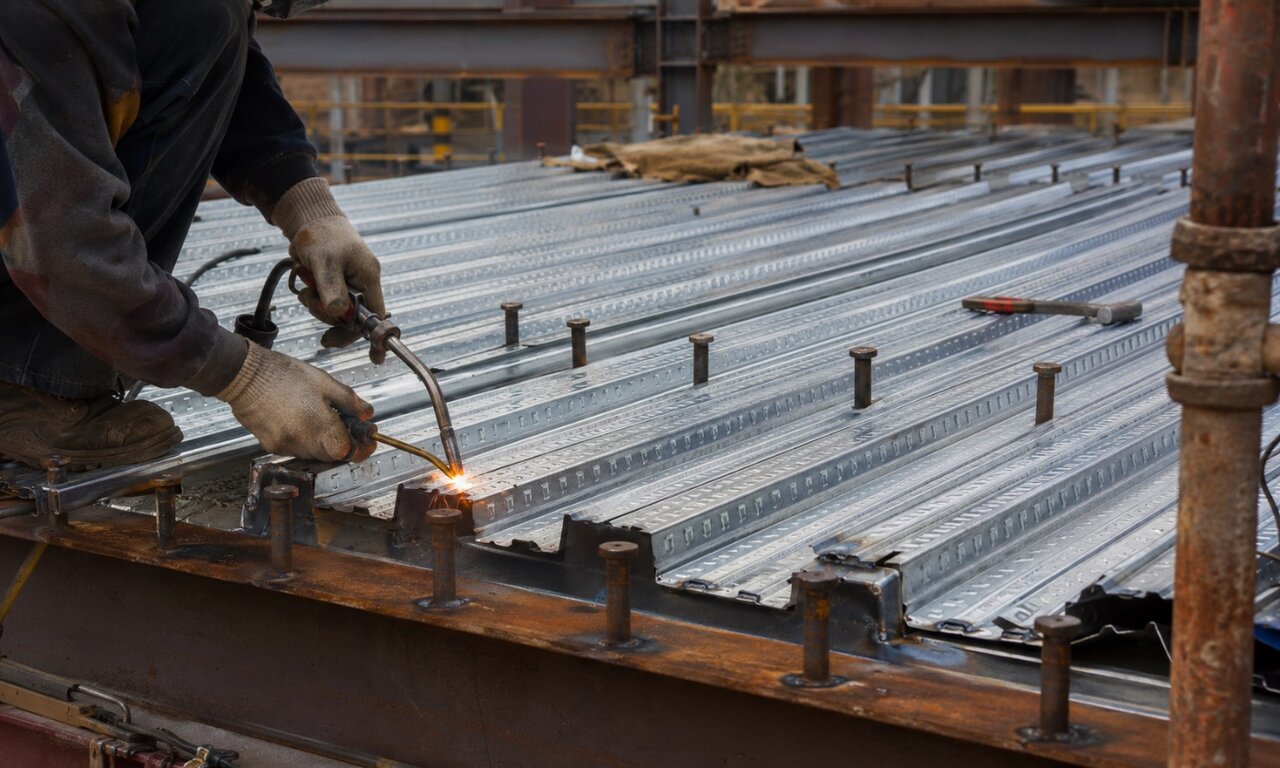

نصب گل میخ ها

گل میخ یکی از مهم ترین اجزای سقف مرکب است. وظیفه گل میخ، انتقال نیروهای برشی بین تیر فولادی و دال بتنی است. این اتصال باعث می شود تیر و بتن به صورت یکپارچه عمل کنند. گل میخ ها معمولا با دستگاه جوش استادولد به بال تیرها متصل می شوند. سطح محل جوش باید تمیز و عاری از آلودگی، رطوبت، رنگ اضافی یا زنگ زدگی باشد. پس از جوشکاری، کیفیت اتصال باید کنترل شود. در صورت نیاز، آزمایش خم گل میخ انجام می شود تا از سلامت جوش اطمینان حاصل شود. گل میخی که اتصال مناسبی ندارد باید جدا و مجددا نصب شود.

اجرای فلاشینگ و قالب بندی اطراف سقف

فلاشینگ ها در لبه های سقف، اطراف بازشوها، راه پله، آسانسور و قسمت هایی که امکان خروج بتن وجود دارد نصب می شوند. ارتفاع و ضخامت فلاشینگ باید متناسب با ضخامت دال بتنی باشد. اتصال نامناسب فلاشینگ می تواند باعث نشت بتن، تغییر ابعاد لبه سقف و افزایش مصرف مصالح شود. بنابراین لازم است قبل از بتن ریزی تمام لبه ها و بازشوها به دقت بررسی شوند. در بازشوهای بزرگ ممکن است به پروفیل تقویتی یا تیرک اضافی نیاز باشد. جزئیات این بخش باید دقیقا مطابق نقشه سازه اجرا شود.

آرماتوربندی سقف عرشه فولادی

پس از نصب ورق، گل میخ و فلاشینگ، آرماتورهای حرارتی روی سقف قرار می گیرند. این آرماتورها وظیفه کنترل ترک های ناشی از تغییرات دما، جمع شدگی و تنش های بتن را بر عهده دارند. قطر، فاصله و جهت آرماتورها باید مطابق نقشه سازه باشد. در اطراف ستون ها، بازشوها، کنسول ها و نقاط دارای تمرکز تنش ممکن است آرماتور تقویتی بیشتری مورد نیاز باشد. آرماتورها باید با استفاده از اسپیسر در ارتفاع مناسب قرار بگیرند. قرار دادن مستقیم شبکه آرماتور روی ورق باعث کاهش پوشش بتن و افت عملکرد آن خواهد شد.

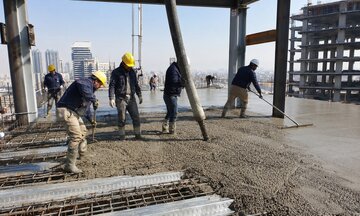

بتن ریزی و تسطیح سقف

بتن ریزی یکی از حساس ترین مراحل اجرای سقف عرشه فولادی است. بتن باید دارای مقاومت، اسلامپ و مشخصات فنی مطابق نقشه و دستورالعمل پروژه باشد. بتن نباید به صورت توده ای در یک نقطه تخلیه شود، زیرا تجمع بتن تازه می تواند باعث تغییر شکل ورق یا وارد شدن بار زیاد به سازه شود. بتن باید به شکل یکنواخت روی سطح پخش شود. ویبره باید با دقت انجام شود تا بتن تمام فضاها را پر کند، اما استفاده بیش از حد از ویبراتور نیز می تواند باعث جداشدگی اجزای بتن شود. پس از تسطیح، ضخامت نهایی دال باید در نقاط مختلف کنترل شود.

عمل آوری بتن

پس از پایان بتن ریزی، عمل آوری مناسب برای رسیدن بتن به مقاومت طراحی شده ضروری است. سطح بتن باید برای مدت مورد نیاز مرطوب نگه داشته شود یا از مواد عمل آورنده استاندارد استفاده شود. خشک شدن سریع بتن می تواند باعث ایجاد ترک های سطحی، کاهش مقاومت و کاهش دوام سقف شود. در فصل گرم، سرد یا هنگام وزش باد شدید باید تمهیدات ویژه ای برای محافظت از بتن در نظر گرفته شود. بارگذاری سقف، انبار کردن مصالح یا برداشتن شمع های موقت باید تنها پس از رسیدن بتن به مقاومت مورد نظر انجام شود.

مزایای اجرای سقف عرشه فولادی

استفاده از سقف عرشه فولادی می تواند سرعت اجرای پروژه را نسبت به بسیاری از روش های سنتی افزایش دهد. ورق های گالوانیزه پس از نصب به عنوان سطح کار مورد استفاده قرار می گیرند و نیاز به قالب بندی گسترده در زیر سقف را کاهش می دهند. کاهش قالب بندی باعث کاهش هزینه نیروی انسانی، تجهیزات و زمان باز کردن قالب ها می شود. همچنین امکان اجرای همزمان عملیات در چند طبقه فراهم خواهد شد.

وزن کمتر سقف نسبت به برخی سیستم های سنتی می تواند بار مرده ساختمان را کاهش دهد. کاهش بار مرده در طراحی تیرها، ستون ها و فونداسیون نیز تاثیرگذار است. یکی دیگر از مزایای مهم، امکان تولید ورق ها بر اساس نقشه کارگاهی است. این موضوع باعث کاهش پرت مصالح، افزایش نظم کارگاه و سرعت بیشتر نصب می شود. سطح زیرین منظم ورق های گالوانیزه نیز می تواند در پروژه های صنعتی یا پارکینگ ها به عنوان نمای نهایی مورد استفاده قرار گیرد. البته وضعیت ظاهری آن به کیفیت نصب و الزامات معماری پروژه بستگی دارد.

جدول اجزای اصلی سقف عرشه فولادی

نکته مهم اجرایی	وظیفه اصلی	جزء سقف
ضخامت و کیفیت ورق باید مطابق طراحی باشد	قالب ماندگار و تحمل بارهای زمان اجرا	ورق گالوانیزه
جوش گل میخ باید آزمایش و کنترل شود	ایجاد اتصال برشی میان تیر فولادی و بتن	گل میخ
فاصله و قطر میلگردها باید مطابق نقشه باشد	کنترل ترک های حرارتی و جمع شدگی	آرماتور حرارتی
اتصال فلاشینگ باید قبل از بتن ریزی بررسی شود	جلوگیری از خروج بتن در لبه ها و بازشوها	فلاشینگ
مقاومت و ضخامت بتن باید کنترل شود	تشکیل دال و تحمل بارهای سازه	بتن
محل نشیمن ورق و سلامت بال تیر بررسی شود	انتقال بار سقف به ستون ها	تیر فولادی

هزینه اجرای سقف عرشه فولادی چگونه محاسبه می شود؟

هزینه نهایی اجرای سقف عرشه فولادی به عوامل مختلفی بستگی دارد و نمی توان برای تمام پروژه ها یک مبلغ ثابت تعیین کرد. مساحت پروژه، ضخامت ورق، قیمت فولاد، تعداد گل میخ، حجم بتن، مقدار آرماتور و شرایط اجرایی بر هزینه تاثیر می گذارند.

ارتفاع ساختمان، دسترسی کارگاه، هزینه حمل، نیاز به جرثقیل، تعداد طبقات و پیچیدگی بازشوها نیز می توانند مبلغ نهایی را تغییر دهند. در برخی پروژه ها، کارفرما فقط هزینه نصب ورق و گل میخ را از پیمانکار دریافت می کند. در پروژه های دیگر، تامین ورق، فلاشینگ، گل میخ، حمل و اجرای کامل به صورت یک قرارداد یکپارچه انجام می شود.

برای محاسبه دقیق هزینه، ابتدا باید نقشه سازه بررسی و مقدار مصالح مورد نیاز متره شود. سپس قیمت روز ورق گالوانیزه، گل میخ، بتن، میلگرد و دستمزد اجرا در محاسبات وارد شود. با مراجعه به صفحه قیمت عرشه فولادی می توان اطلاعات بیشتری درباره عوامل موثر بر هزینه و نحوه استعلام قیمت به دست آورد.

اشتباهات رایج در اجرای سقف عرشه فولادی

یکی از اشتباهات رایج در اجرای سقف عرشه فولادی، استفاده از ورق هایی با ضخامت کمتر از مقدار تعیین شده در نقشه است. این کار ممکن است هزینه اولیه را کاهش دهد، اما خطر تغییر شکل ورق هنگام بتن ریزی را افزایش می دهد.

عدم اتصال صحیح ورق ها به یکدیگر نیز می تواند باعث باز شدن کناره ها و نشت بتن شود. تمام قفل ها، همپوشانی ها و نقاط اتصال باید قبل از بتن ریزی کنترل شوند. جوشکاری گل میخ روی سطح آلوده یا مرطوب یکی دیگر از خطاهای مهم است. چنین جوشی ممکن است ظاهر مناسبی داشته باشد، اما مقاومت مورد نیاز را تامین نکند. تجمع بتن در یک نقطه، حذف آرماتورهای تقویتی اطراف بازشوها، استفاده نکردن از اسپیسر و رعایت نکردن ضخامت بتن از دیگر اشتباهات متداول هستند. همچنین ایجاد بازشوهای جدید پس از بتن ریزی بدون تایید مهندس سازه می تواند به ورق، آرماتور یا تیرهای اصلی آسیب وارد کند.

جمع بندی و سخن نهایی

اجرای سقف عرشه فولادی یک عملیات تخصصی است که باید از مرحله طراحی و تهیه نقشه کارگاهی تا نصب ورق، جوش گل میخ، آرماتوربندی، بتن ریزی و عمل آوری با دقت کنترل شود. استفاده از ورق استاندارد، تیم اجرایی متخصص و تجهیزات مناسب می تواند سرعت پروژه را افزایش دهد و هزینه های قالب بندی و نیروی انسانی را کاهش دهد. در مقابل، استفاده از مصالح نامناسب یا اجرای غیر اصولی می تواند ایمنی و دوام سازه را تحت تاثیر قرار دهد.

برای دریافت نتیجه مناسب، بهتر است قبل از شروع پروژه، نقشه ها توسط کارشناسان بررسی شوند و مقدار دقیق ورق، گل میخ، فلاشینگ، آرماتور و بتن مورد نیاز محاسبه شود. دریافت پیشنهاد فنی و مالی شفاف نیز به کارفرما کمک می کند تا هزینه واقعی پروژه را بهتر مدیریت کند.

سوالات متداول درباره اجرای سقف عرشه فولادی

1. اجرای سقف عرشه فولادی چقدر زمان می برد؟

مدت زمان اجرا به مساحت سقف، تعداد طبقات، وضعیت سازه، تعداد نیروی اجرایی و شرایط دسترسی پروژه بستگی دارد. در پروژه هایی که نقشه کارگاهی و ورق های آماده دارند، نصب ورق و گل میخ با سرعت بالایی انجام می شود. بتن ریزی نیز باید بر اساس برنامه زمان بندی پروژه و پس از تایید مهندس ناظر انجام شود.

1. آیا سقف عرشه فولادی به شمع بندی نیاز دارد؟

نیاز به شمع بندی به طول دهانه، ضخامت ورق، ضخامت بتن و بارهای زمان اجرا بستگی دارد. در برخی دهانه ها ورق بدون شمع بندی توان تحمل بتن تازه را دارد، اما در دهانه های بلند ممکن است شمع بندی موقت ضروری باشد. تصمیم نهایی باید بر اساس محاسبات سازه گرفته شود.

1. آیا سقف عرشه فولادی برای ساختمان مسکونی مناسب است؟

این سقف در ساختمان های مسکونی، تجاری، اداری، پارکینگ ها و سازه های صنعتی قابل استفاده است. مناسب بودن آن برای هر پروژه باید توسط مهندس سازه و بر اساس نوع اسکلت، دهانه ها، بارگذاری و الزامات فنی بررسی شود.
